產品概述

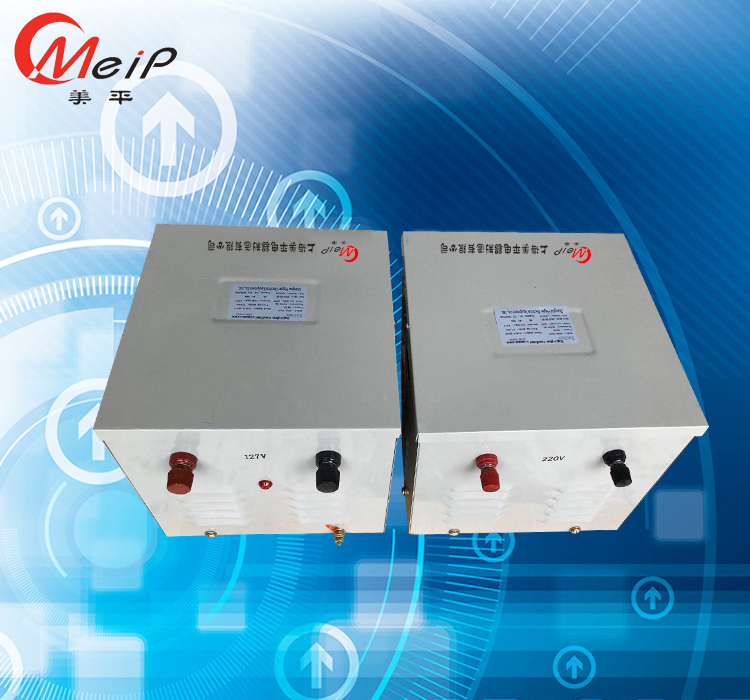

JMB、DG、系列照明變壓器適用于交流50HZ，電壓500V及以下的電路中，作為機床及其它設備的局部照明燈電源。
■產品特點
JMB、DG、系列變壓器是由BK系列變壓器和防護外殼構成，外殼兩側有供輸入電源和負載接線用的接線柱，并有供接地用的接地螺釘；照明變壓器是由BK-50、BK-100控制變壓器、主令開關及保護外殼組成，在主令開關上裝有熔斷器，用以保護照明回路，電源從裝有主令開關一端的防塵薄膜處引入，通過主令開關接通和分?jǐn)嗾彰鳠簟?/span>
產品概述
產品參數
|
輸入電壓：220v
|
額定電壓±10%
|
環境溫度
|
-15℃-+40℃
|
|
輸出電壓：220v12v 24v等
|
額定電壓+5%(空載)
|
海拔高度
|
<1000m
|
|
效率
|
≥95%
|
相對濕度
|
<90%
|
|
波形失真
|
無附加波形失真
|
安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸性和腐蝕性介質.
|
|
功能
|
具有輸入電壓、輸出電壓、電流指示
|
|
|
保護
|
具有過流保護可長期無人值守工作
|
|
|
絕緣電阻
|
≥50M
|
|
|
電氣強度
|
工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象
|
凡不符合上述規定的特殊使用條件,應由使用單位和我廠協商確定
|
■規格型號
|
■規格型號
|
|
|
|
|
|
|
型號
|
初次電壓
|
次級電壓
|
外型尺寸 (mm)
|
|
B
|
D
|
E
|
|
JMB、DG25VA
|
220V/380V 或根據客戶需求訂做
|
12V/24V/36V/110V/
|
145
|
160
|
120
|
|
JMB、DG50VA
|
127V/220V/380V
|
145
|
165
|
120
|
|
JMB、DG100VA
|
或根據客戶需求訂做
|
145
|
165
|
120
|
|
JMB、DG150VA
|
|
165
|
155
|
130
|
|
JMB.DG200VA
|
|
165
|
155
|
130
|
|
JMB.DG250VA
|
|
175
|
200
|
150
|
|
JMB、DG300VA
|
|
175
|
200
|
150
|
|
JMB、DG400VA
|
|
205
|
230
|
170
|
|
JMB、DG500VA
|
|
205
|
230
|
170
|
|
JMB、DG700VA
|
|
218
|
290
|
185
|
|
JMB、DG1000VA
|
|
218
|
290
|
185
|
|
JMB、DG1500VA
|
|
260
|
290
|
235
|
|
JMB、DG2000VA
|
|
260
|
290
|
235
|
|
JMB、DG2500VA
|
|
280
|
350
|
230
|
|
JMB、DG3000VA
|
|
280
|
350
|
230
|
|
JMB、DG4000VA
|
|
360
|
355
|
280
|
|
JMB、DG5000VA
|
|
360
|
355
|
280
|
|
JMB、DG10000VA
|
|
510
|
430
|
490
|
■使用注意事項
該系列變壓器應在室內使用，正常使用條件為：
1,環境溫度：－15℃～＋45℃
2,海拔高度不超過1000m
3,相對濕度：≤90％
4,無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電埃。
|
